Analog Devices ADP5070/ADP5071 DC-DC
開關穩壓器

Analog Devices ADP5070/ADP5071 DC-DC開關穩壓器為雙通道高效能的DC-DC穩壓器，可產生獨立調節的正電軌與負電軌。ADP5070/ADP5071輸入電壓範圍為2.85V至15V，支援多種應用。

兩個穩壓器均提供整合式主開關，可產生最高可調整至+39V的正輸出電壓，和低於輸入電壓最低-39V的負輸出電壓。ADP5070/ADP5071可在1.2 MHz/2.4 MHz切換頻率（透過腳位選擇）下作業，能與外部振盪器在1.0 MHz至2.6 MHz之間同步，簡化敏感應用的雜訊濾波。

ADP5070/ADP5071的重要安全功能包含過電流保護 (OCP)、過電壓保護 (OVP)、過熱關機 (TSD) 和輸入欠壓鎖定 (UVLO)。

ADP5070/ADP5071 DC-DC開關穩壓器提供20導線的LFCSP封裝，額定接點溫度範圍介於-40°C至+125°C，適合用於雙極放大器、ADC、DAC和多工器、電荷耦合裝置 (CCD) 偏壓電源、光學模組電源和射頻功率放大器 (PA) 偏壓。

Analog Devices供應的 EVAL-ADP5070 評估板可協助設計人員評估ADP5070/ADP5071 DC-DC開關穩壓器的特色與功能。
進一步瞭解EVAL-ADP5070評估板

零件編號	說明	產品資料

第一頁上一頁下一頁最末頁

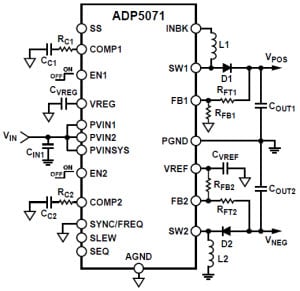

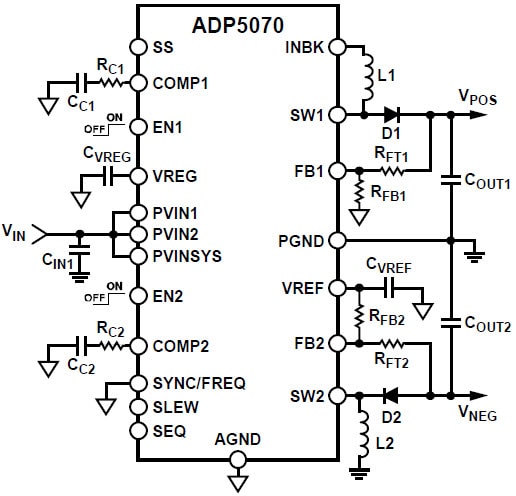

產品特色

寬輸入供應電壓範圍：2.85V至15V
可產生準確穩壓，由電阻器獨立設定的VPOS與VNEG輸出
升壓穩壓器可產生VPOS輸出
- 可調整正輸出最高達39V
- 整合式主開關
  - 1.0A (ADP5070)
  - 1.2A (ADP5071)
- 選擇性的單端初級電感轉換器 (SEPIC) 組態，可自動升壓/降壓
反向穩壓器可產生VNEG輸出
- 可調整負輸出至VIN − 39V
- 整合式0.6A主開關
  - 0.6A (ADP5070)
  - 1.2A (ADP5071)
正輸出與負輸出均具備真正關斷
1.2MHz/2.4MHz切換頻率以及可選的1.0 MHz至2.6 MHz外部頻率同步
電阻器可程式軟啟動計時器
旋轉率控制，可減少系統雜訊
