NXP Semiconductors MCX N24、N52和N53 Arm® Cortex®-M33微控制器
NXP Semiconductors MCX N24、N52和N53高性能微控制器具有兩個高性能Arm® Cortex®-M33內核，運行速度最高可達150MHz，配備2MB可選全ECC RAM的Flash、DSP協處理器和集成的eIQ Neutron NPU。與單一CPU內核相比，NPU的機器學習 (ML) 通量快達42倍，可縮短待機時間，並降低整體電力消耗。
NXP MCX N24、N52和N53 MCU的多核心設計，可透過將工作負載智慧且有效地分發至類比和數位外設，改善系統效能並降低電力消耗。這些MCU得到廣泛使用的MCUXpresso套件軟體和工具的支援，可優化、簡化並協助加速嵌入式系統的開發。
特點
- MCX 52/53雙路Arm Cortex-M33 150MHz，每個核心具備 618CoreMark (4.12CoreMark/MHz)
- MCX N24單路Arm® Cortex-M33 150MHz，具備 618CoreMark (4.12CoreMark/MHz)
- 4.8GOPs邊緣AI/ML加速器，配備NPU
- 工作電流低至57μA/MHz，啟用RTC並保留512KB SRAM時為6μA待機模式，RTC保持運作且保留32KB SRAM時為2μA深度待機模式。
- EdgeLock®安全隔離區，核心配置，提供平台安全性
- 溫度範圍：-40°C至+125°C
- 包裝
- 9mm x 9mm VFBGA184
- 14mm x 14mm HLQFP100
- 10mm x 10mm HDQFP100
- 5mm x 5mm WLCSP123
應用
- 工業
- 工廠自動化
- 電力與能源
- 建築控制
- 醫療設備
- 智慧家庭
- 控制與安全
- 智慧家電
- 家庭娛樂
- 健康與健身
- 通用嵌入式
- 工業/消費者HMI
- 手持設備
- 電動工具
- 通用嵌入式控制
規格
- 核心
- 主要：配備TrustZone®、MPU、FPU、SIMD、ETM和CTI的ARM 32位 Cortex-M33 CPU
- 次要：ARM 32位 Cortex-M33 CPU
- 進程加速器
- DSP加速器（PowerQUAD，帶有協處理器介面）
- SmartDMA（用於諸如並聯相機介面和鍵盤掃描等應用的協處理器）
- eIQ® Neutron N1-16神經處理器
- 電力線通訊 (PLC) 控制器
- 外圍設備
- 類比
- 2x 16位元 ADC
- 每個ADC可用作兩個單端輸入ADC，或一個差分輸入ADC
- 16位模式下最高達2Msps，12位模式下為 3.3Msps
- 內建溫度感測器連接到ADC
- 三個高速比較器，具有17個輸入引腳和8位元數模轉換器作為內部參考
- 兩個CMP在低功耗模式下仍可運作
- 兩個12位元數模轉換器，其取樣率最高可達 1Msps/sec
- 一個14位元DAC，其樣本率高達10 Msps/秒
- 可將三組OpAmp設定為：
- 可編程增益放大器
- 差分放大器
- 儀器放大器
- 跨導放大器
- 高精準度VREF ±0.15% 和 15ppm/deg C漂移
- 2x 16位元 ADC
- 計時器
- 五個32位元標準通用非同步計時器/計數器，支援多達 ECC-256 (ECDSA、ECDH)
- EdgeLock加速器（公鑰加密）有四個擷取輸入和四個比較輸出、電流感應模式和外部計數輸入
- 可選擇特定的計時器事件來產生DMA請求
- SCTimer/PWM
- LPTimer
- 頻率測量計時器
- 多速率計時器
- 帶窗口的看門狗計時器
- RTC，含日曆
- 微型計時器
- 作業系統事件定時器
- 類比
- 記憶體
- 內建閃存高達2MB（2x 1MB記憶體區塊）
- 16KB RAM的快取引擎
- 高達512KB RAM，可配置為高達416KB，配備ECC（支援單位元更正、兩位元偵測）
- 最多可保留4條8KB ECC RAM至VBAT模式
- FlexSPI配備16KB快取，支援XIP、Octal/Quad SPI閃存、HyperFlash、HyperRAM、Xccela記憶體類型
- 通訊介面
- 內建HS PHY晶片的高速USB（主機/設備）
- USB全速（主機/設備），內建FS PHY
- uSDHC（Micro SD高速卡介面）
- 每個10x LP Flexcomms均支援SPI、I2C、UART
- 2個FlexCAN，具備FD、2個I3C、2個SAI
- 1個具有QoS的以太網
- 1個FlexIO可程式，可用作各種串聯和並聯介面，包括但不限於顯示驅動器和相機介面
- 2個EVM智慧卡介面
- 可程式邏輯單元 (PLU)
- 發動機控制子系統
- 2個eFlexPWM，每個具有4個子模組，提供12個電流感應輸出（無Nanoedge模組）
- 2個正交編碼器/解碼器 (ENC)
- 1個事件產生器 (AND/OR/INVERT) 模組支援最多8個輸出觸發器
- SINC濾波器模組（3階、5通道、中斷與電流感應的信號連接）
- 安全
- EdgeLock安全隔離區，核心型態 (ELS)
- AES-256、SHA-2、RNG
- RoT密鑰的SRAM PUF
- 即時加密/解密的PRINCE，適用於內部和外部快閃記憶體
- 受保護的快閃記憶體區域 (PFR)
- DICE與UID
- 除錯驗證
- 2個程式看門狗
- 防篡改偵測
- 八個防篡改接腳
- 主動和被動篡改接腳檢測
- 電壓防篡改偵測
- 溫度篡改偵測
- 時鐘篡改偵測
- EdgeLock安全隔離區，核心型態 (ELS)
軟體
- MCUXpresso設定工具 – 一套全面的系統設定工具，包括接腳、時脈、SDK建構器等等。
- MCUXpresso SDK – 一個專為您的處理器和評估板選擇而打造的開放原始碼軟體開發套件 (SDK)。
- MCUXpresso IDE – 一個易於使用的整合式開發環境 (IDE)，用於建立、建構、除錯和優化您的應用程式。
- RTOS
相關MCU
NXP Semiconductors MCX N系列微控制器
高效能、低功耗的微控制器，具備智慧型周邊裝置與加速器。
資源

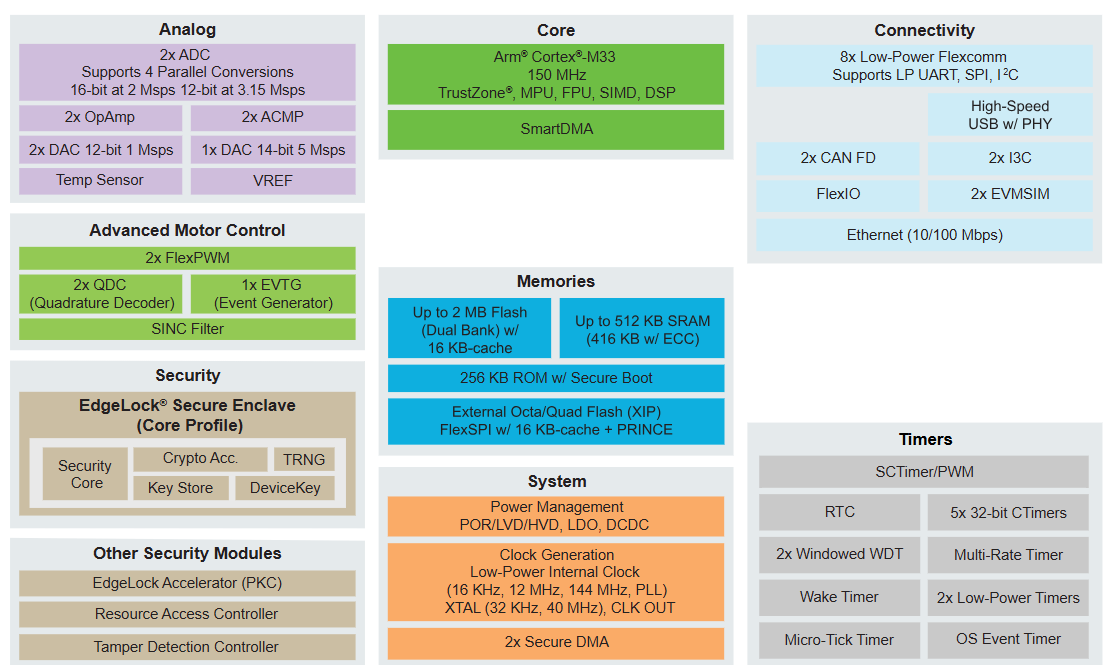

MCX N24x方塊圖

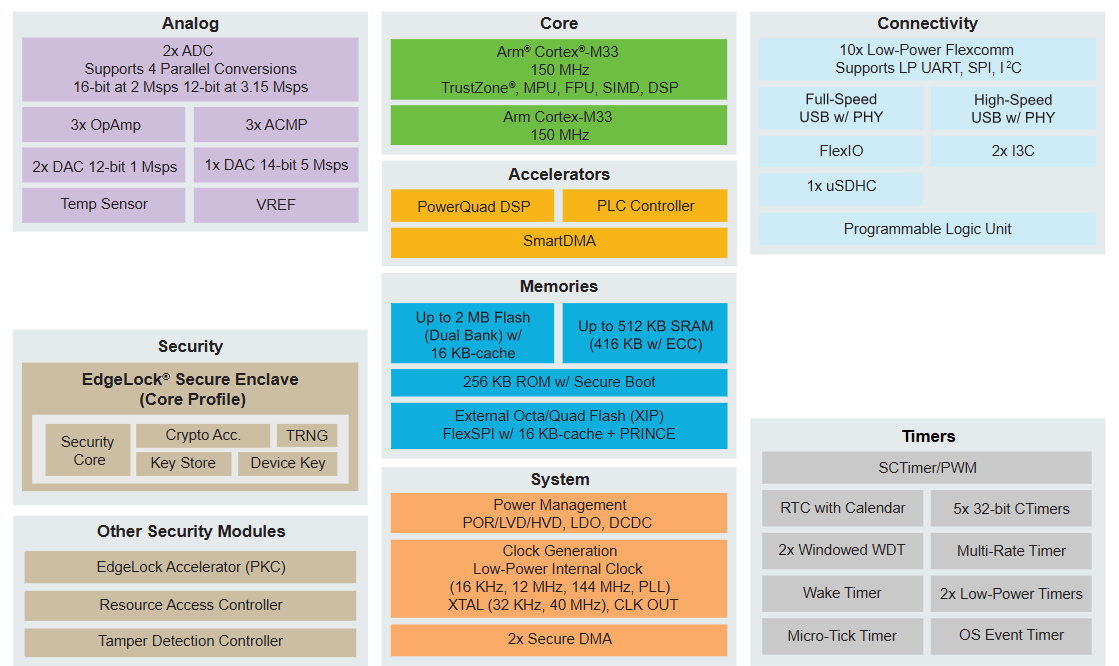

MCX N52x方塊圖

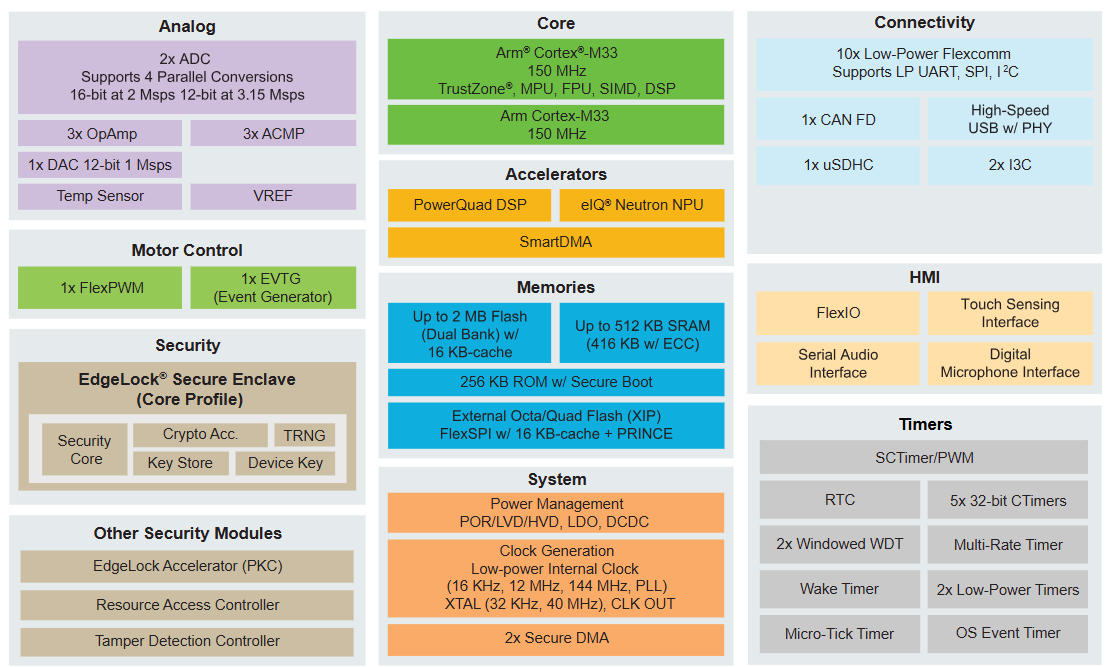

MCX N53x方塊圖
