Texas Instruments TLV905x高旋轉率運算放大器

Texas Instruments TLV905x高旋轉率運算放大器經過最佳化，適合1.8V至5.5V的低電壓作業。輸入和輸出可用非常高的旋轉率進行軌對軌作業。這些裝置很適合成本有限，但需要低電壓作業、高旋轉率和低靜態電流的應用，這類的應用包括有大型家電和三相馬達的控制器。TLV905x系列提供了200 pF的電容負載驅動能力，具備電阻開放迴路輸出阻抗，即便搭配更高的電容負載，也能輕鬆實現穩定。

特點

  • 15V/µs高旋轉率
  • 330µA低靜態電流
  • 軌對軌的輸入與輸出
  • ±0.33mV低輸入偏移電壓
  • 5MHz均一增益頻寬
  • 15nV/√Hz低寬頻雜訊
  • 2pA低輸入偏壓電流
  • 均一增益穩定
  • 內建RFI和EMI濾波器
  • 適合低成本應用、可擴充的CMOS運算放大器系列
  • 可在最低1.8V供應電壓下運作
  • 具備電阻開放迴路輸出阻抗，即便搭配更高的電容負載，也能輕鬆實現穩定
  • –40°C至125°C延伸溫度範圍

應用

  • 暖氣、通風及空調 (HVAC)
  • 光電二極體放大器
  • DC馬達控制的分流電流監控
  • 白色家電（冰箱、洗衣機等等）
  • 感測器訊號調節
  • 主動濾波器
  • 低側電流感測

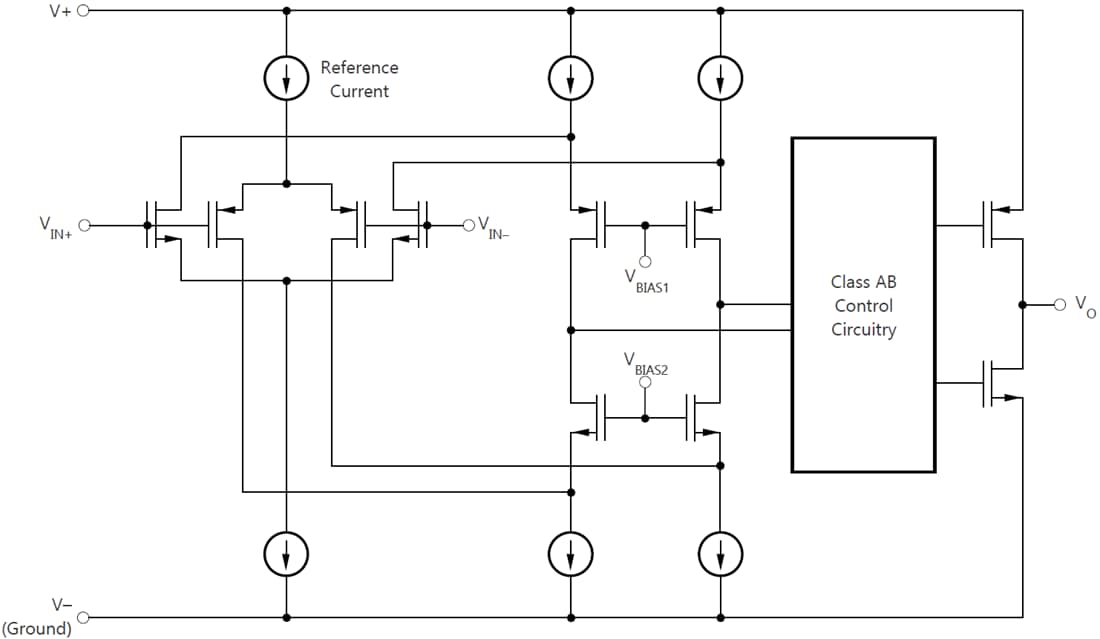

功能方塊圖

結構圖 - Texas Instruments TLV905x高旋轉率運算放大器
